Мегаомметр (0-10 ГΩ) (тестер сопротивления изоляции)

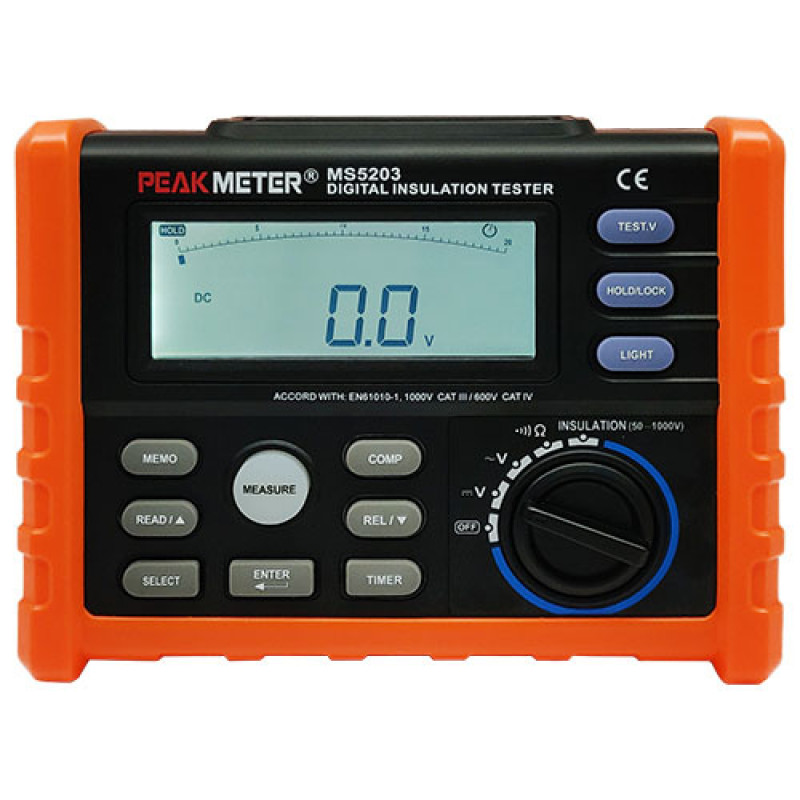

Цифровой тестер PROTESTER MS5203 предназначен для измерения сопротивления изоляции кабелей до 10 ГОм, а также для измерения ряда электрических величин, включая коэффициент диэлектрического поглощения и индекс поляризации. Устройство отличается высоким качеством сборки и надежностью, что является отличительной чертой нашего бренда.
Измерение сопротивления проводится путем подачи напряжения на проверяемый кабель. Сопротивление диэлектрика изоляции может достигать десятков и даже сотен гигаом. Однако через слой изоляции протекает ток, по которому мегаомметр PROTESTER MS5203 рассчитывает значение сопротивления.
Чтобы обеспечить прохождение тестового тока через изоляцию, необходимо подать напряжение достаточной величины. Устройство рассчитано на фиксированный диапазон напряжения от 50В до 1000В.
- Режим работы выбирается поворотным переключателем: тестирование изоляции, проверка целостности проводов, измерение напряжения или отключение измерительного прибора. Сервисные функции активируются с помощью кнопок.
- Таймер позволяет задать временной интервал тестирования, во время которого прибор будет проводить тесты, подавая напряжение на объект в заданный промежуток времени, что позволяет определить надежность изоляции.
- Прибор может сохранять, считывать и очищать данные из памяти (кнопки READ, MEMO).
- Кнопка SELECT позволяет в режиме измерения напряжения отображать максимальные, минимальные и средние значения, а в режиме проверки качества изоляции - те же значения плюс состояние таймера и индекс поляризации.
- Есть возможность включить подсветку дисплея.
- Устройство имеет функции HOLD (фиксация последнего измеренного значения) и COMPARE (сравнение с сигнализацией).
- В режиме относительных измерений (REL) тестер изоляции показывает разницу между текущим значением и базовым.
- Индекс поляризации PI (Polarization Index) позволяет определить степень старения изоляции, сравнивая величины сопротивления через 60 и 600 секунд после начала испытаний.
- Коэффициент диэлектрического поглощения DAR (Dielectric Absorption Ratio) показывает степень увлажненности диэлектрика, измеряя сопротивление через 15 и 60 секунд после начала тестирования.
Также MS5203 измеряет постоянное напряжение до 1000В и переменное до 750В. Для генерации высокого напряжения используются шесть батарей по 1,5 В. Для замены источников питания используйте отвертку для снятия крышки отсеков.
Меры безопасности:
- Перед началом тестов отключите напряжение и разрядите конденсаторы.
- Не используйте при открытом батарейном отсеке.
- Не применяйте тестер вблизи источников опасных газов, пыли и в условиях повышенной влажности.
- Не касайтесь цепи, которая тестируется.
- Не используйте прибор с разряженным источником питания.
