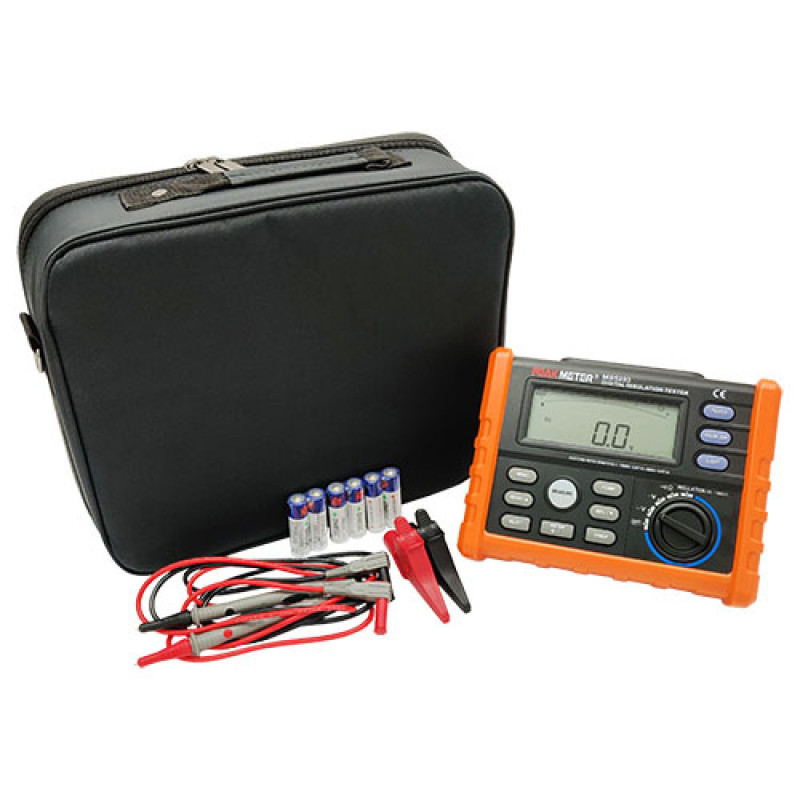

Мегаомметр (0-10 ГΩ) (тестер опору ізоляції)
Цифровий тестер PROTESTER MS5203 призначений для вимірювання опору ізоляції кабелів до 10 ГОм, а також для вимірювання ряду електричних величин, включаючи коефіцієнт діелектричного поглинання та індекс поляризації. Прилад відрізняється високою якістю зборки та надійністю, що є характерною рисою нашого бренду.
Вимірювання опору проводиться шляхом подачі напруги на перевіряємий кабель. Опір діелектрика ізоляції може досягати десятків і навіть сотень гігаом. Однак через шар ізоляції протікає струм, по якому мегаомметр PROTESTER MS5203 розраховує значення опору.
Щоб забезпечити проходження тестового струму через ізоляцію, необхідно подати напругу достатньої величини. Прилад розрахований на фіксований діапазон напруги від 50В до 1000В.
- Режим роботи вибирається поворотним перемикачем: тестування ізоляції, перевірка цілісності проводів, вимірювання напруги або відключення вимірювального пристрою. Сервісні функції активуються кнопками.
- Таймер дозволяє задати тимчасовий інтервал тестування, протягом якого прилад буде проводити тести, підключаючи напругу до об'єкта в заданому проміжку часу, що дозволяє визначити надійність ізоляції.
- Прилад може зберігати, зчитувати та очищати дані з пам'яті (кнопки READ, MEMO).
- Кнопка SELECT дозволяє в режимі вимірювання напруги відображати максимальні, мінімальні та середні значення, а в режимі перевірки якості ізоляції - ті ж значення плюс стан таймера та індекс поляризації.
- Є можливість увімкнути підсвічування дисплея.
- Прилад має функції HOLD (фіксація останнього виміряного значення) та COMPARE (порівняння зі звуковою сигналізацією).
- В режимі відносних вимірювань (REL) тестер ізоляції показує різницю між поточним значенням та базовим.
- Індекс поляризації PI (Polarization Index) дозволяє визначити ступінь старіння ізоляції, порівнюючи величини опору через 60 та 600 секунд після початку випробувань.
- Коэффициент діелектричного поглинання DAR (Dielectric Absorption Ratio) показує ступінь зволоженості діелектрика, вимірюючи опір через 15 та 60 секунд після початку тестування.
MS5203 також вимірює постійне напруження до 1000В та змінне до 750В. Для генерації високої напруги використовуються шість батарейок по 1,5 В. Для заміни джерел живлення скористайтесь викруткою для зняття кришки відсіку.
Запобіжні заходи:
- Перед початком тестів ізоляції відключіть напругу та розрядьте конденсатори.
- Не використовуйте при відкритому батарейному відсіку.
- Не застосовуйте тестер поблизу джерел небезпечних газів, пилу та в умовах підвищеної вологості.
- Не торкайтеся ланцюга, що тестується.
- Не використовуйте вимірювальний пристрій із розрядженим джерелом живлення.
