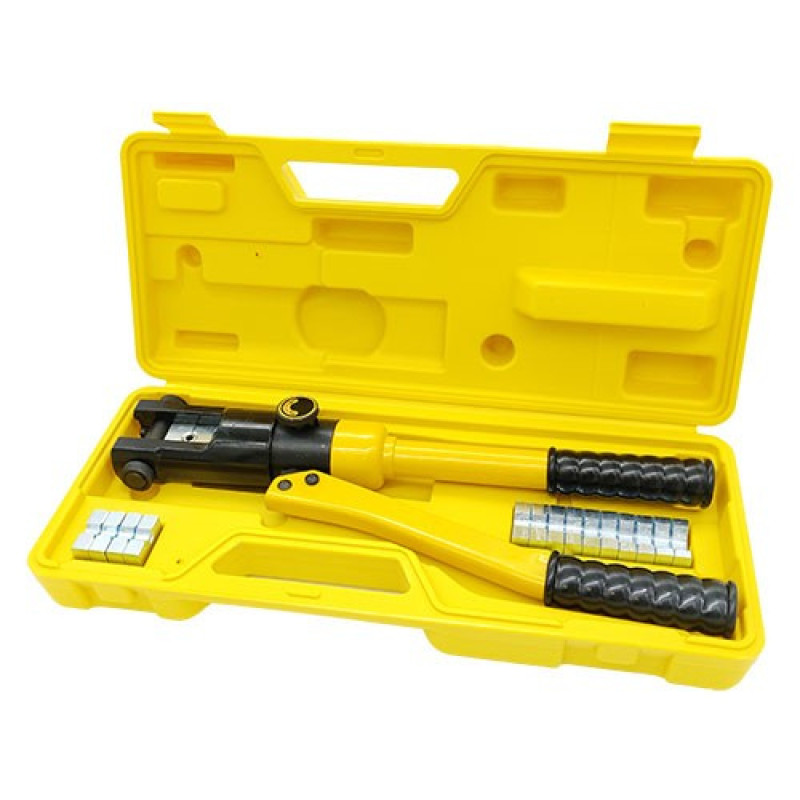

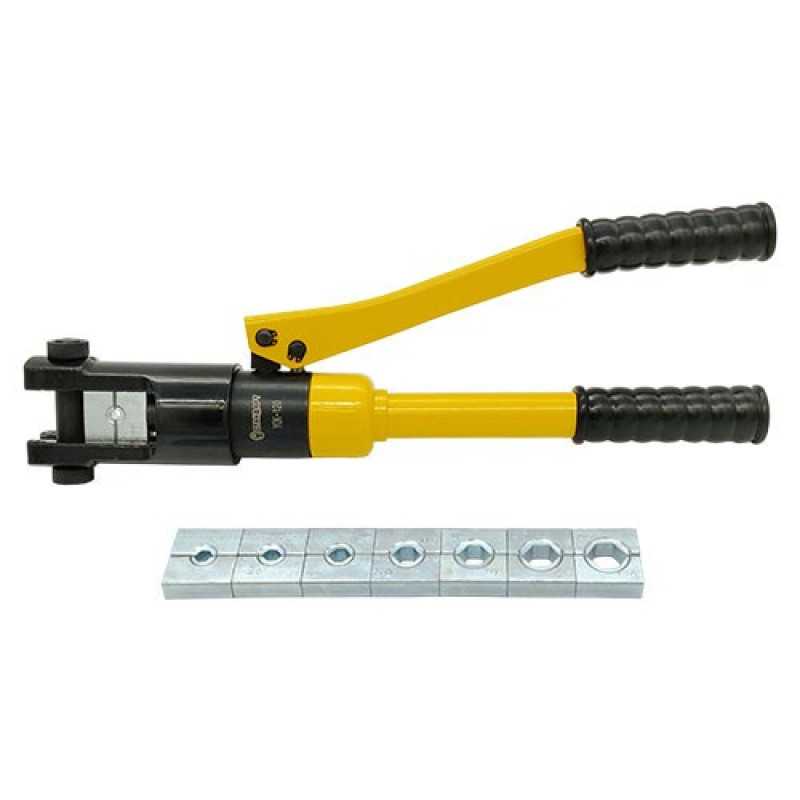

Пресс-клещи гидравлические YQK-120 (10-120 мм²) для опрессовки кабельных наконечников и гильз СТАНДАРТ HCRT0120

Гидравлические пресс-клещи (10-120 мм²) предназначены для опрессовки кабельных наконечников и гильз, что делает процесс соединения проводов более эффективным и менее трудозатратным, чем использование механических инструментов.

В качестве рабочей жидкости используется гидравлическое масло, что значительно улучшает производительность. Важно: запрещается использовать в качестве рабочей жидкости:

• коррозийно-активные вещества;
• масло с примесями воды.

Процедура обжима включает 11 шагов:

1. Снять изоляцию с кабеля необходимой длины.
2. Вставить очищенный от изоляции конец провода в наконечник или гильзу, придерживаясь правил безопасности.
3. Использовать ось с головкой.
4. Установить полуформы матрицы в головку, номер матрицы должен соответствовать номеру наконечника.
5. Поместить проводник с наконечником в фигурном пазу между полуформами матрицы.
6. Установить ось в головку.
7. Повернуть винт в положение «ON» (по часовой стрелке на 180 °).
8. Совершать покачивающие движения ручкой, пока торцы матрицы не соприкоснутся. Обжать гильзы от центра к краям. После соприкосновения торцов матрицы не перемещать ручку.
9. Повернуть винт в положение «OFF» (против часовой стрелки на 180 °).
10. Использовать обпрессовщик с матрицы (если нужно, извлечь ось из головки).
11. Свести ручки агрегата.

Меры безопасности

• Запрещается работать с проводами под напряжением и разбирать изделие во время обжима;
• При длительном простое замена рабочей жидкости обязательна;
• В случае утечки гидравлического масла во время обжима немедленно поверните винт в положение «OFF», извлеките провод из матрицы и сведите ручки;
• Во время хранения:
  • среда не должна содержать коррозийно-активные вещества;
  • изделие должно быть заправлено рабочей жидкостью;
  • головка обработана консервационным маслом.
