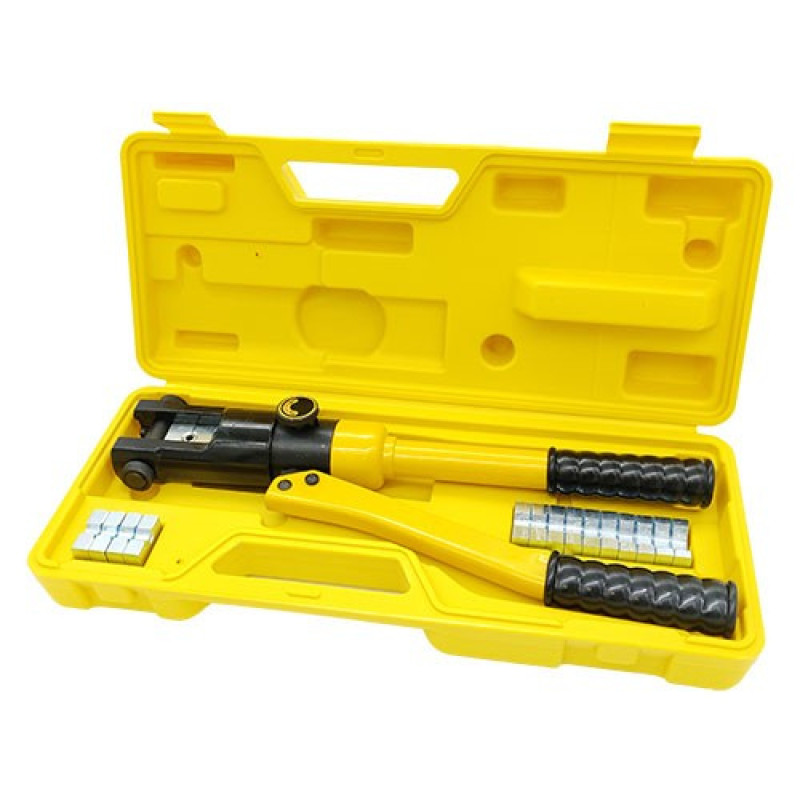

Прес-кліщі гідравлічні YQK-120 (10-120 мм²) для опресування кабельних наконечників та гільз СТАНДАРТ HCRT0120

Гідравлічні прес-кліщі (10-120 мм²) призначені для обтиску кабельних наконечників та гільз, що робить процес з'єднання проводів більш ефективним і менш трудозатратним, на відміну від використання механічних інструментів.

В якості робочої рідини використовується гідравлічне масло, що значно покращує продуктивність. Важливо: забороняється використовувати в якості робочої рідини:

• корозійно-активні речовини;
• масло з домішками води.

Процедура обтиску включає 11 кроків:

1. Зняти ізоляцію з кабелю необхідної довжини.
2. Вставити очищений від ізоляції кінець проводу в наконечник або гільзу, дотримуючись правил безпеки.
3. Використати вісь з головки.
4. Встановити напівформи матриці в головку. Номер матриці має відповідати номеру наконечника.
5. Помістити провідник з наконечником у фігурному пазу між напівформами матриці.
6. Встановити вісь в головку.
7. Повернути гвинт в положення «ON» (за годинниковою стрілкою на 180 °).
8. Здійснити гойдаючі рухи ручкою, поки торці матриці не зтикнуться. Обжати гільзи від центру до країв. Після того, як торці матриці зтикнулися, не переміщуйте ручку.
9. Повернути гвинт в положення «OFF» (проти годинникової стрілки на 180 °).
10. Використати обпресувний провідник з матриці (якщо потрібно, дістати вісь з головки).
11. Звести ручки агрегату.

Заходи безпеки

• Забороняється працювати з проводами, що знаходяться під напругою, і розбирати виріб під час обтиску;
• При тривалому простої слід замінити робочу рідину;
• У разі течі гідравлічного масла в процесі обтиску негайно поверніть гвинт в положення «OFF», витягніть провід з матриці та зведіть ручки;
• В процесі зберігання:
  • середовище не повинно містити корозійно-активні речовини;
  • виріб заправлений робочою рідиною;
  • головка оброблена консерваційним мастилом.
