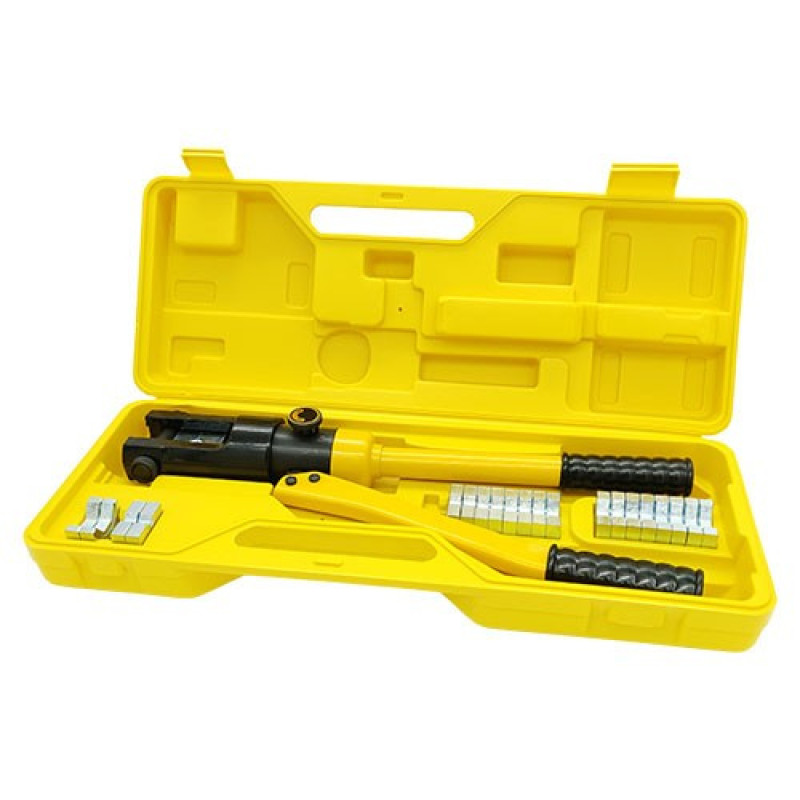

Прес-кліщі гідравлічні YQK-300 (16-300 мм²) для опресування кабельних наконечників та гільз СТАНДАРТ HCRT0300

Гідравлічні прес-кліщі (16-300 мм²) призначені для обтиску кабельних наконечників та гільз, забезпечуючи високу якість з'єднань та надійність в експлуатації.

В якості робочої рідини використовуються гідравлічні масла, що дозволяє значно знизити фізичні витрати монтажника порівняно з механічними кліщами.

Забороняється використовувати в якості робочої рідини:

• корозійно-активні речовини;
• масло з домішкою води.

Процес обтиску включає 11 кроків:

1. Видаліть ізоляцію необхідної довжини з кабелю або проводу.
2. Вставте жилу провідника очищеним від ізоляції кінцем в наконечник або гільзу, дотримуючись правил техніки безпеки.
3. Використовуйте вісь з головки.
4. Встановіть напівформи матриці в голівку. Номер матриці повинен відповідати номеру наконечника.
5. Помістіть провідник з наконечником у фігурні пази між напівформами матриці.
6. Встановіть вісь в голівку.
7. Поверніть гвинт в положення «ВКЛ» (за годинниковою стрілкою на 180°).
8. Здійснюйте гойдаючі рухи ручкою, поки торці матриці не стикнуться. Обжимаючи гільзи, слідуйте від центру до країв. Після того, як торці матриці зійдуться, не переміщуйте ручку.
9. Поверніть гвинт в положення «ВИКЛ» (проти годинникової стрілки на 180°).
10. Використовуйте обпресувальний провідник для витягання осі з головки, якщо це потрібно.
11. Зведіть ручки агрегату.

Заходи безпеки

• Забороняється працювати з проводами під напругою і розбирати виріб під час проведення обтиску;
• Якщо експлуатація довго не проводилася, слід замінити робочу рідину;
• У разі течі гідравлічного масла в процесі обтиску негайно поверніть гвинт в положення «ВИКЛ», витягніть провід з матриці та зведіть ручки;
• В процесі зберігання:
• Середовище не повинно містити корозійно-активних речовин;
• Виріб має бути заправлений робочою рідиною;
• Головка оброблена консерваційним мастилом.
